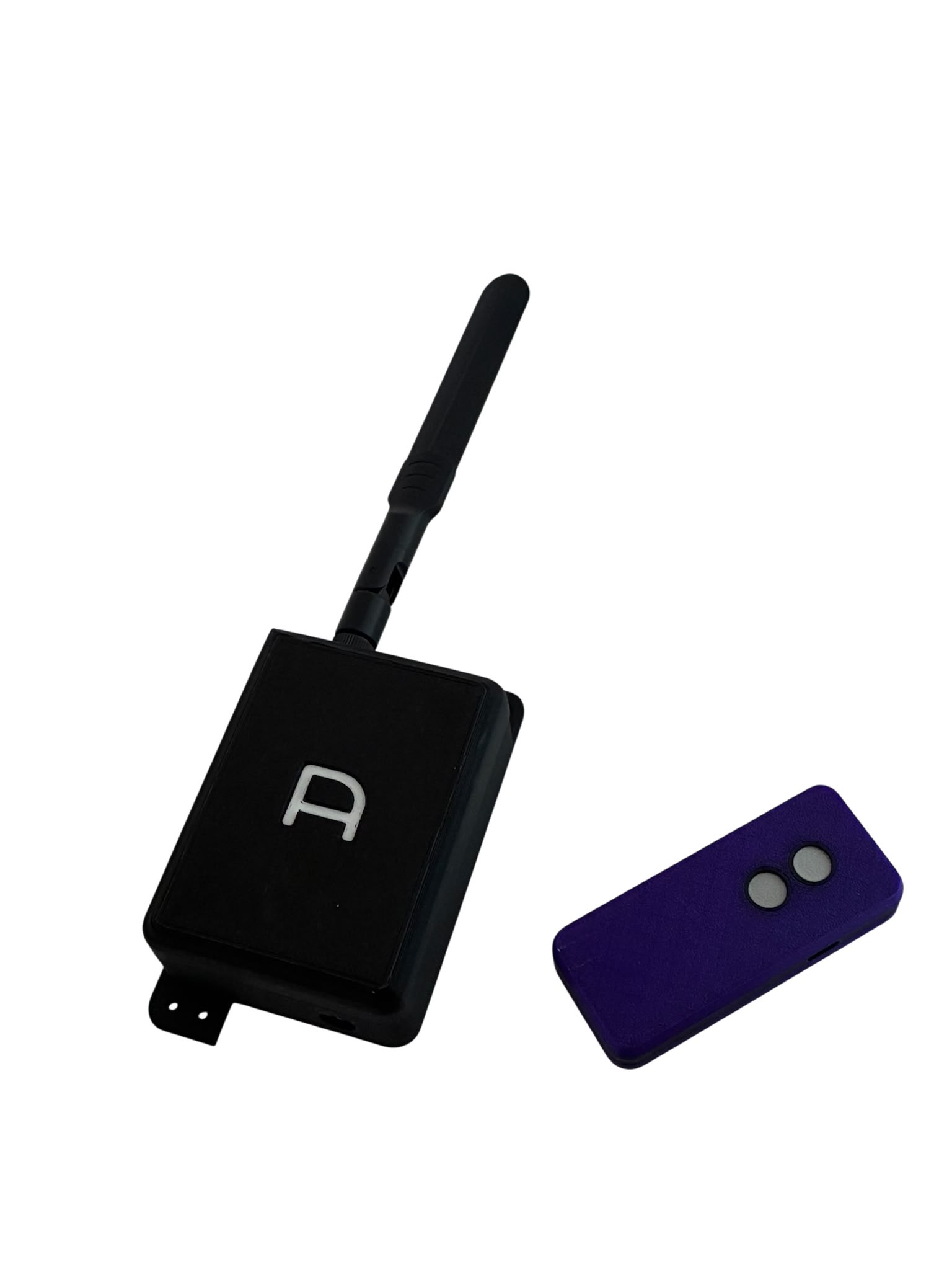

LoRa-kaukosäädin ja vastaanotin kahdella releellä

Tuotekuvaus

Järjestelmä koostuu langattomasta kaukosäätimestä ja releitä ohjaavasta vastaanottimesta, jotka kommunikoivat keskenään LoRa-radiolla 868 MHz:n taajuusalueella (EU868). Kaukosäätimessä on kaksi opetettavaa painonappia, joilla voidaan ohjata vastaanottimen releitä. Vastaanotin voidaan opettaa muistamaan jopa 100 eri kaukosäädintä tai nappia, ja yksi kaukosäätimen nappi voidaan puolestaan parittaa yhden tai useamman vastaanottimen kanssa.

Kaukosäätimessä on tärinäpalaute ja USB-C-latausportti litium-ioni-akulle. Vastaanotin liitetään ulkoiseen 12VDC-syöttöön ja ohjaa kahta erillistä relelähtöä, joiden tilan voi lukea myös kahdesta 3,3V:n tulosignaalista.

Tekniset tiedot

Vastaanotin

Käyttöjännite	12 VDC, ulkoinen muuntaja
Virrankulutus	n. 5 mA lepotilassa, max 120 mA
Releet	2 × SPDT, bistabiili
Releen kytkentäkyky	5 A / 250 VAC
Tilatulot	2 × 3,3 V digitaalinen input
Summeri	Sisäänrakennettu
Radio	LoRa, 868 MHz (EU868)
Muisti	Max 100 opetettua kaukosäädintä/nappia
Käyttölämpötila	-30…+60 °C
Kotelo	Muovi, seinäasennus 2× M3
Mitat	72 × 150 × 35 mm
Hyväksynnät	CE

Kaukosäädin

Painikkeet	2 × opetettava, mekaaninen
Palaute	Tärinäpalaute
Akku	Litium-ioni, 100 mAh
Akun kesto	n. 1 vuosi normaalikäytössä
Lataus	USB-C
Radio	LoRa, 868 MHz (EU868)
Kantama	n. 2 km (esteetön näköyhteys)
Kotelon väri	Musta, valkoinen tai violetti
Mitat (L×P×K)	85 × 38 × 18 mm
Hyväksynnät	CE

LED-merkkivalot

LED1 (vihreä)	Palaa: Rele 1 valittu / ohjattavana
LED2 (punainen)	Palaa: Rele 2 valittu / ohjattavana
LED1 + LED2	Molemmat palavat yhtäjaksoisesti: molemmat releet valittu / ohjattavana

Käyttöönotto ja paritus

1. Ohjattavan releen valinta
Painamalla vastaanottimen painiketta SW1 lyhyesti voit valita, kumpaa relettä (tai molempia) seuraava opetettava kaukosäädin tulee ohjaamaan. Valinta näkyy LED1/LED2-merkkivaloista.

2. Kaukosäätimen paritus vastaanottimeen

Valitse ohjattava rele vastaanottimesta SW1-painikkeella.
Paina vastaanottimen SW1-painiketta 10 sekuntia — punainen LED alkaa vilkkua.
Paina kaukosäätimen opetettavaa nappia 10 sekuntia.
Kaukosäädin tärähtää ja vihreä LED vilahtaa — paritus onnistui.

Yksi vastaanotin voi muistaa jopa 100 kaukosäädintä tai nappia. Yksi kaukosäätimen nappi voidaan myös parittaa useamman vastaanottimen kanssa.

3. Opetusten nollaus

Paina vastaanottimen SW1-painiketta 30 sekuntia.
Punainen LED vilkkuu nopeasti — vastaanottimen muisti on tyhjennetty.
