Kameramoduulien optisen suorituskyvyn optimointi tarkalla kohdistuksella.
Optisen suorituskyvyn optimointia
ProCam® Align Smart -laitteen avulla kameramoduulien optinen suorituskyky voidaan optimoida tarkalla Active Alignment -kohdistuksella. Laitteen avulla:
Optinen kohdistus ei ole vain yksittäinen tuotantovaihe, vaan se vaikuttaa suoraan lopputuotteen kuvanlaatuun koko sen käyttöiän ajan. Kun objektiivi kohdistetaan mitatun suorituskyvyn perusteella eikä pelkkien mekaanisten toleranssien varassa, voidaan taata tasainen laatu jokaiselle valmistetulle moduulille sarjakoosta riippumatta.

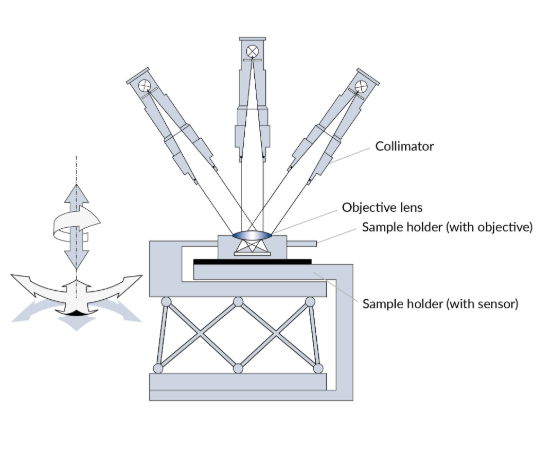

Active Alignment on menetelmä, jolla kameramoduulin objektiivi kohdistetaan optimaaliseen asentoon kuvakennoon nähden mitatun optisen suorituskyvyn perusteella, ei vain mekaanisten toleranssien avulla.
Tarkka kohdistus parantaa kuvan terävyyttä ja optista suorituskykyä koko kuva-alueella, mikä on erityisen tärkeää tarkkuutta vaativissa sovelluksissa kuten konenäössä ja teollisuuskameroissa.
Kyllä. Kohdistus ja kokoonpano tehdään ISO7-luokan puhdastilassa, joka estää pölypartikkelien pääsyn kuvakennolle myös sarjavalmistuksessa.
MTF (Modulation Transfer Function) kuvaa, miten hyvin optiikka toistaa kohteen kontrastin ja terävyyden kuva-anturille eri kuva-alueilla. Se on pääasiallinen menetelmä, jolla kameramoduulin kohdistuksen onnistuminen mitataan ja varmistetaan Active Alignment -prosessissa.
